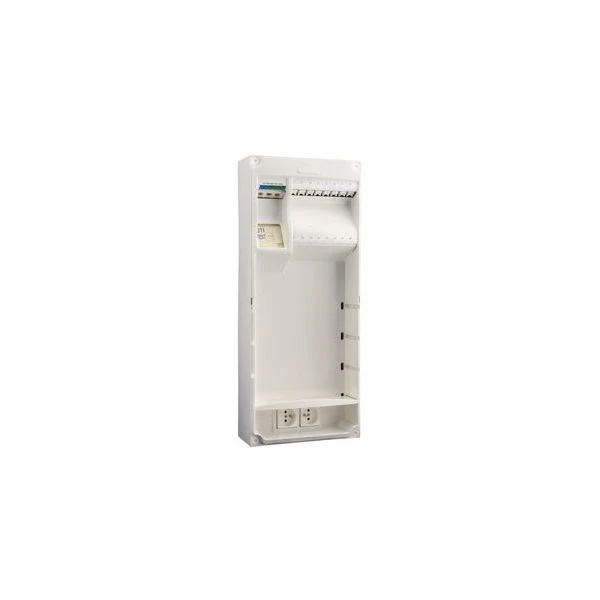

Multibox Compatible Grade 3 – 8 RJ45

Tableau de communication Multibox – 8RJ45 – compatible Grade 3

Utilisation :

Le tableau de communication MULTIBOX est une solution pour distribuer la VDI (Voix Données Images) résidentielle.
– Il permet de loger une box (modem), de raccorder et de répartir sur les prises RJ45 du logement :
– le téléphone analogique,
– le téléphone IP,
– l’internet ADSL,
– la télévision IP.
– Il permet aussi de distribuer la télévision numérique terrestre ou satellite sur prise coaxiale.

Avantages :

– Livré pré-équipé.
– Evolutif : l’utilisateur peut modifier facilement l’installation au gré de ses besoins. Les médias qu’il souhaite sont aiguillés vers les prises RJ45 de son choix. Grâce à la flexibilité du tableau MULTIBOX, il peut changer la fonction affectée à une prise RJ45 sans aucun recâblage.
– Equipé de 2 prises 2 P+T.
– Incorporation possible d’étagères supplémentaires pour le logement d’actifs supplémentaires (switch…).

Description :

– Le tableau de communication MULTIBOX est adapté aux différentes applications actuelles et est évolutif vers des applications futures.
– Les connecteurs modulaires RJ45 sont inclinés pour faciliter leur raccordement et optimiser les rayons de courbure des cordons de brassage.
– Il existe en grade 1 ou en grade 3.

Caractéristiques détaillées :

Le tableau de communication 250x600x115 MULTIBOX est livré équipé de :
– 1 DTI RJ45 homologué France Telecom,
– 1 filtre maître ADSL,
– 1 support 2 prises 16A (2 P+T) encastrables 45×45,
– 2 supports de 8 connecteurs RJ45 sur rail DIN (dont 1 obturé dans le cas du 8 RJ45) avec 8 connecteurs RJ45 blindés catégorie 6 pour le modèle Q 288,
– 1 bornier de terre 7 E/S,
– 1 répartiteur TV coaxial 4 sorties,
– 1 sachet de raccords « F » et bouchons « F » pour répartiteur TV,
– les cordons de brassage nécessaires au raccordement de la box et du téléphone analogique,
– des planches d’autocollants avec pictogrammes pour le repérage des cordons et des départs,
– 1 sachet de capuchons pour assurer la classe II,
– 1 tendeur élastique de fixation,
– 1 étagère.

Le grade 3 peut être obtenu avec l’ajout d’un amplificateur TV type Q237.
